AVR Butterfly MP3

Overview

The following pages cover the step by step instructions on how to solder the Rev F. PCB.

Click the images to zoom in. Complete construction videos available on you tube.

Contents

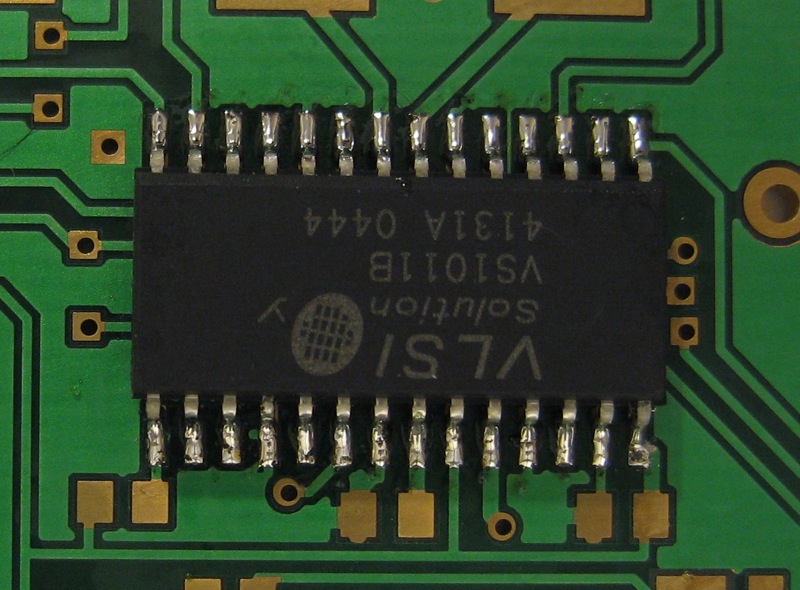

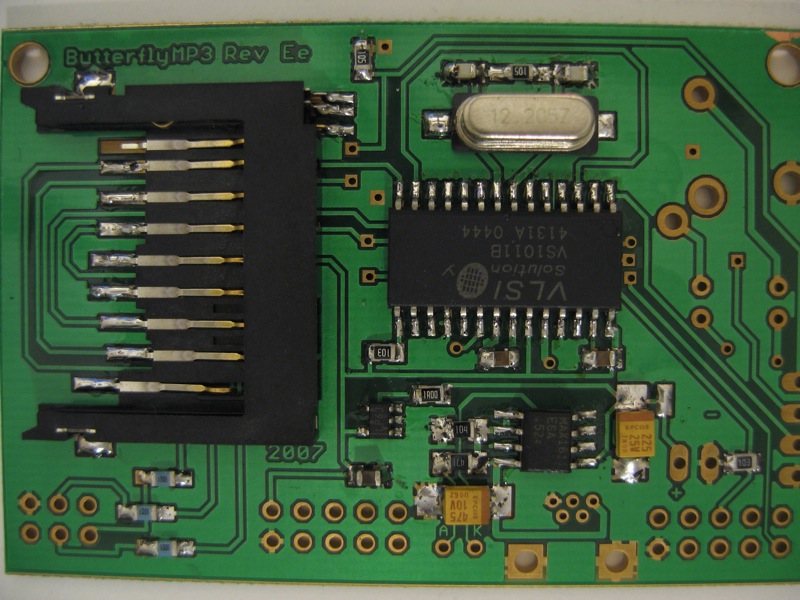

1 - U1 VS1011 MP3 Decoder chip

Click for larger Image

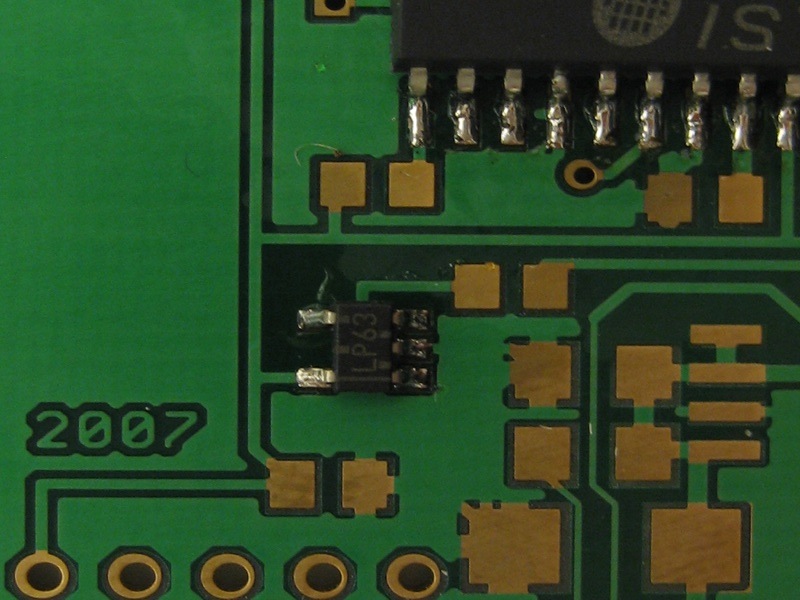

2 - U4 LP2981 2.8V low Dropout regulator

Click for larger Image

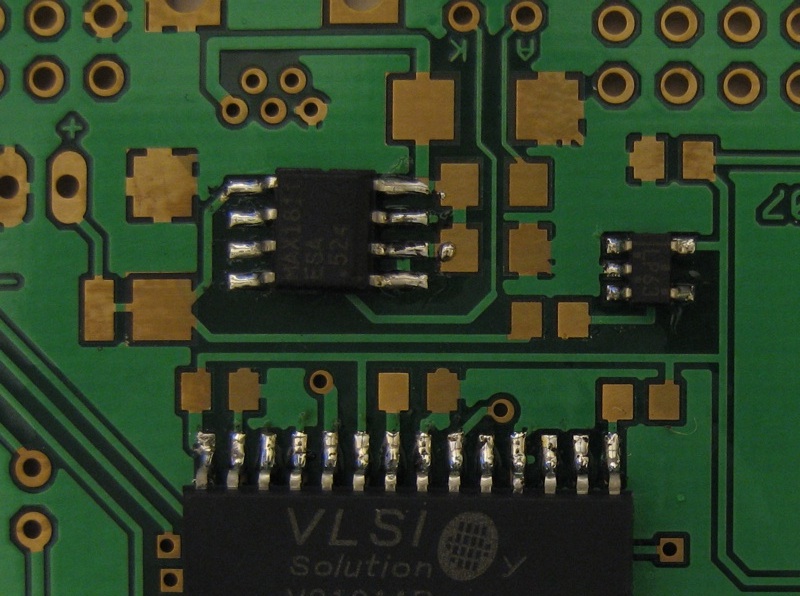

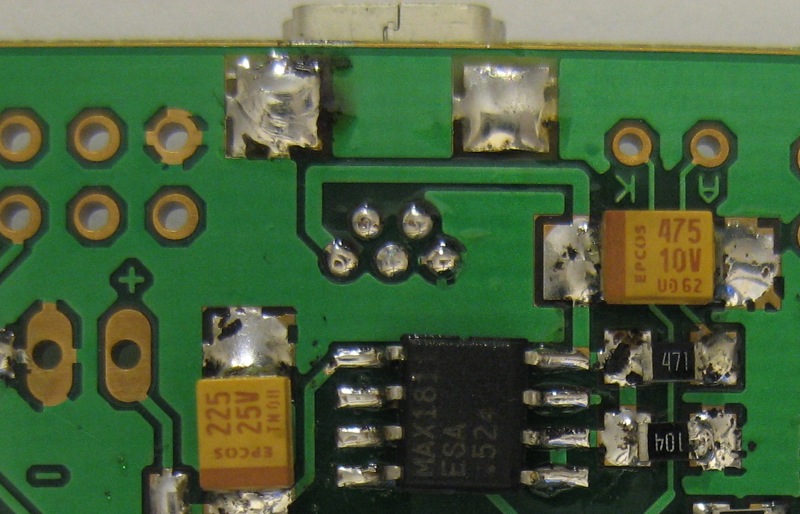

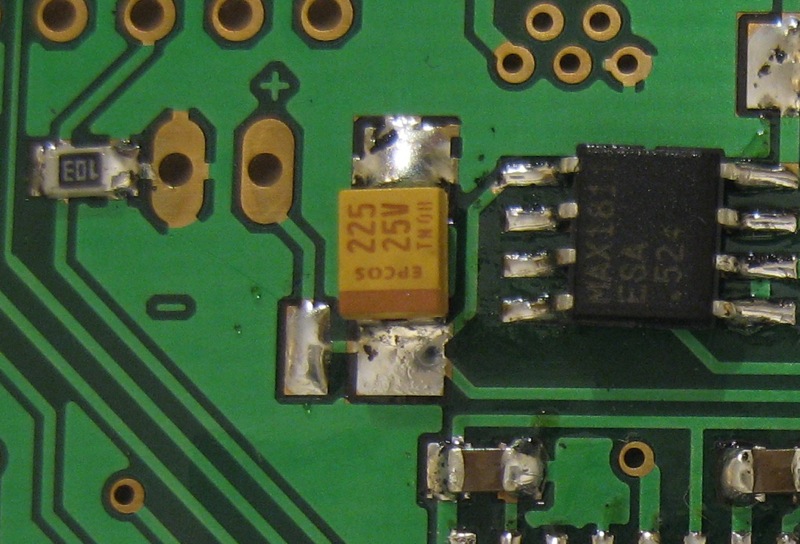

3 - U3 MAX1811 Maxim Lithium-polymer charge controller

Click for larger Image

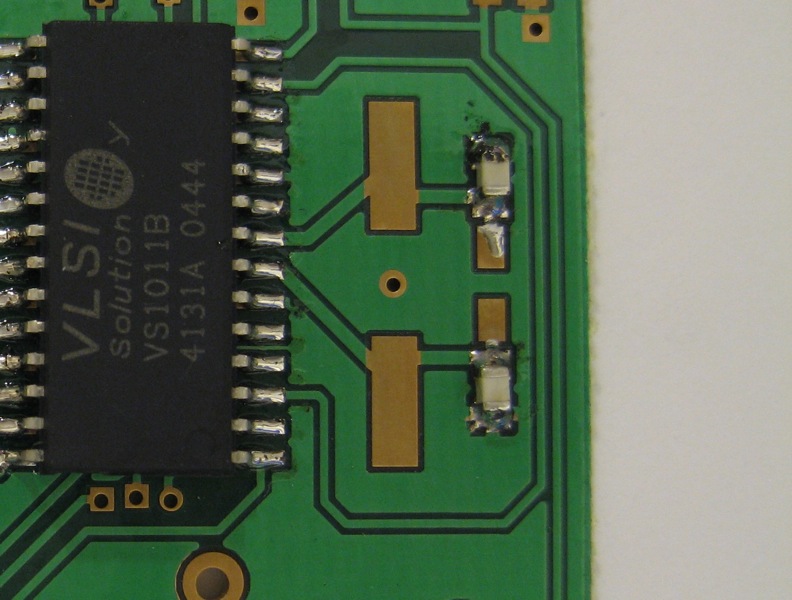

4 - C1,C2,C3,C5,C12 0805 SMD Capacitors

Click for larger Image

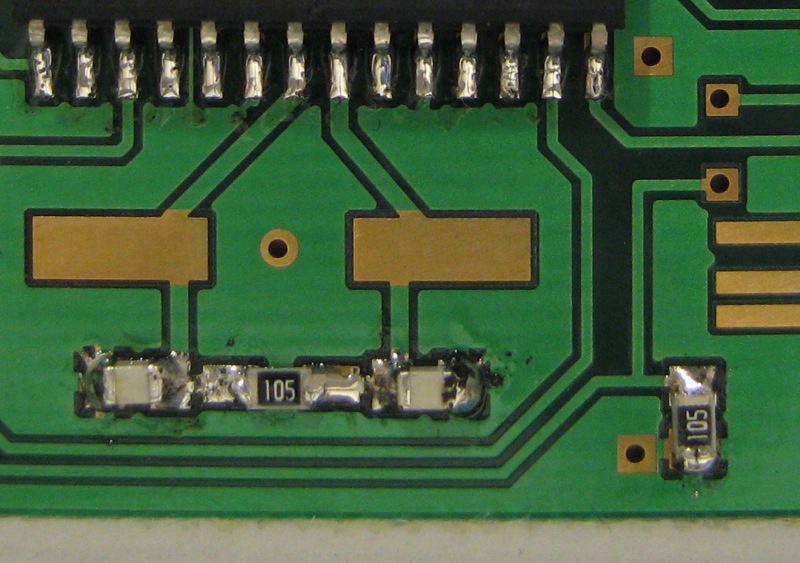

5 - R1-10 0805 SMD Resistors

Click for larger Image

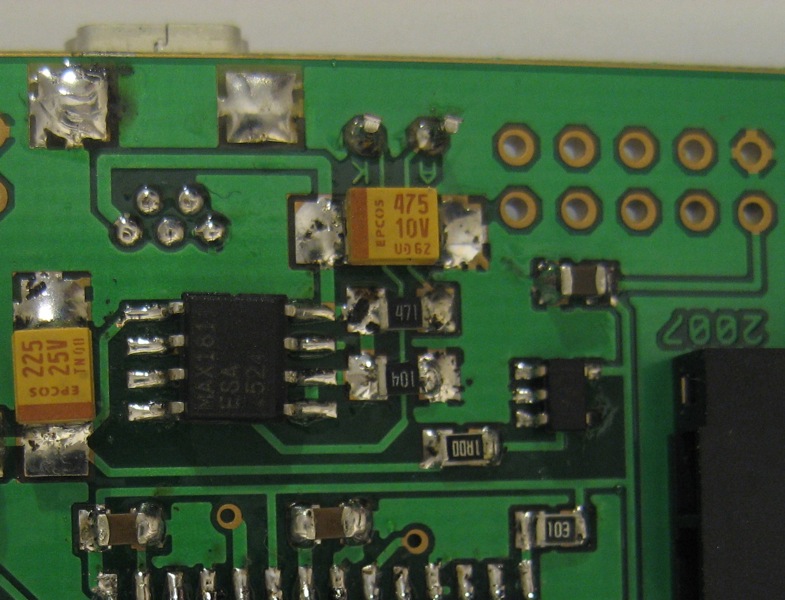

6 - C4,C7 SMD Tantalum Capacitors

Click for larger Image

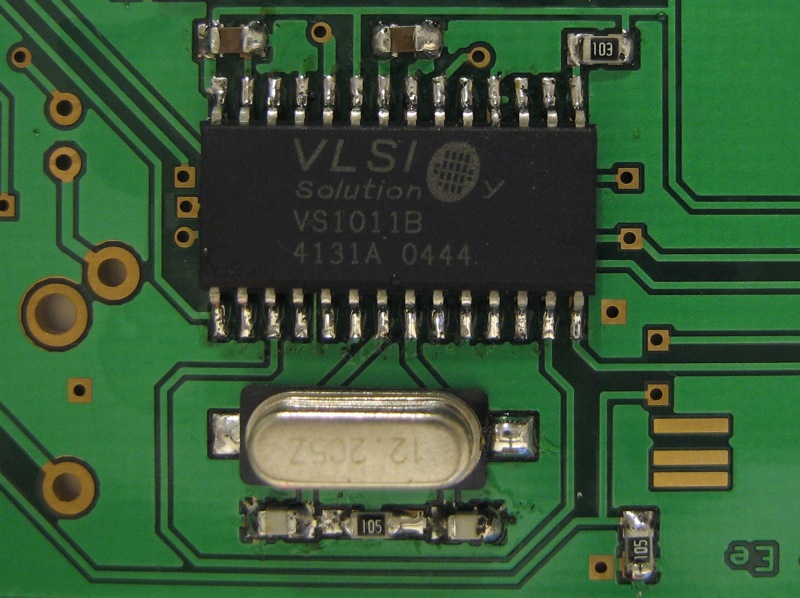

7 - Q1 12.288Mhz Xtal

Click for larger Image

8 - MMC1 SDAMB-01215BT00

Click for larger Image

9 - PWR - USB MiniB -MOLEX 54819-0519

Click for larger Image

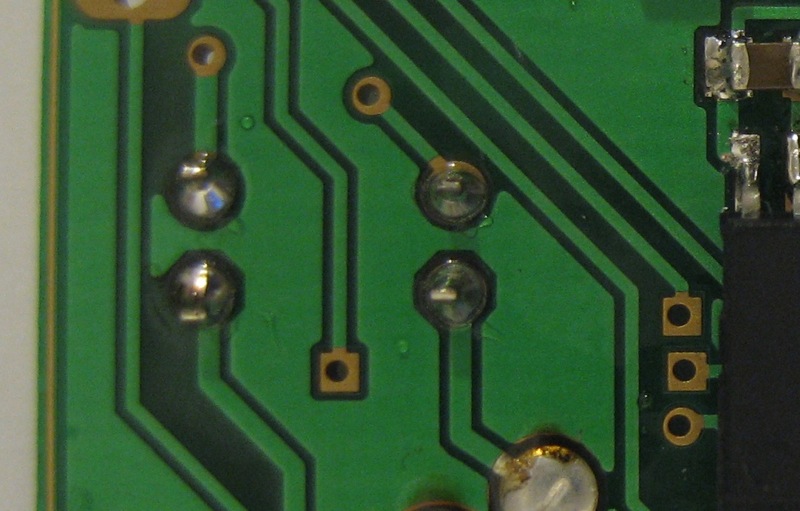

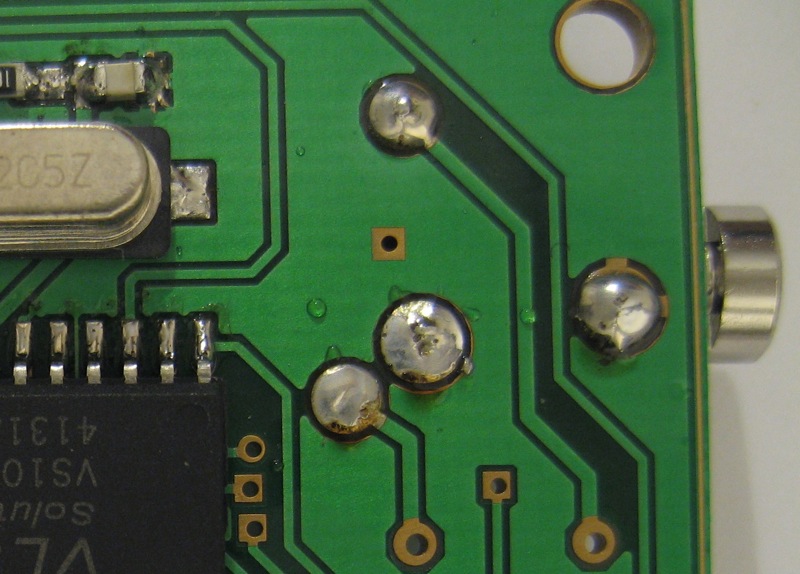

10 - HDPN- Headphone socket

Click for larger Image

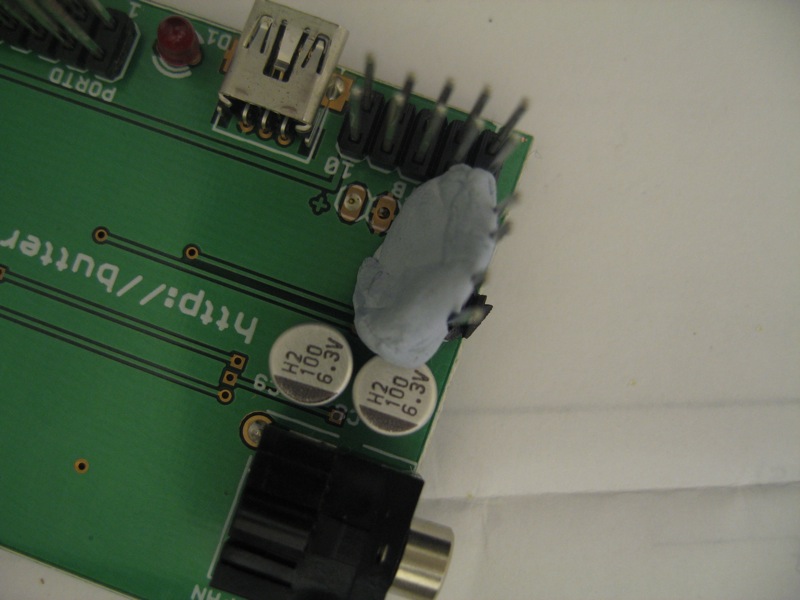

11 - C8,C9 - Electrolytics

Click for larger Image

12 - D1 - 3mm LED

Click for larger Image

13 - Headers and Connectors

Click for larger Image

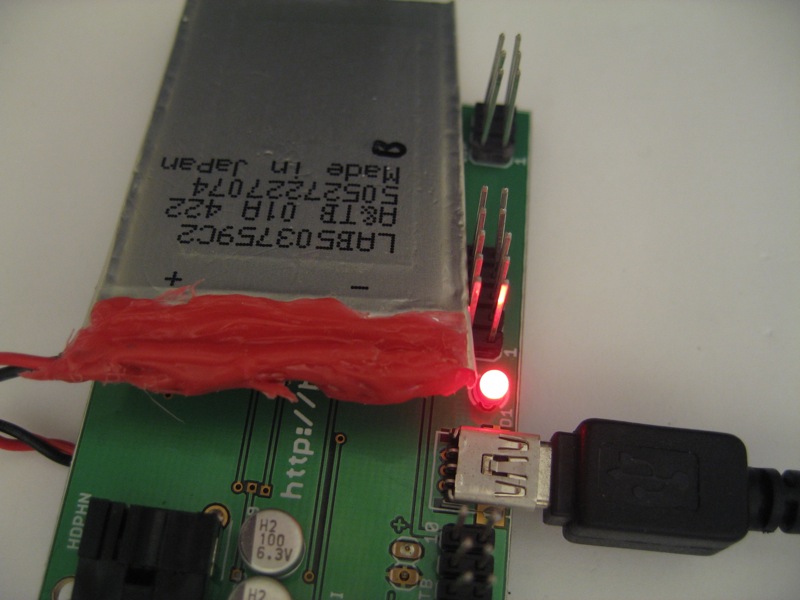

14 - Testing

Click for larger Image
